Normas de seguridad e higiene para el mantenimiento preventivo.

1-Las computadoras deben de estar en un lugar fresco y con el mueble ideal para estas.

2-La corriente eléctrica debe de ser confiable y estable.

3-No debe de encontrarse junto a objetos que puedan caer sobre ella tales como ventanas, mesas, sillas, lámparas, etc.

4-El CPU no debe de estar en el piso, debe de estar en el mueble donde se tiene el resto del equipo.

5-Cada equipo de cómputo debe de estar conectado a un regulador.

6-El equipo debe de apagarse de manera correcta siguiendo las indicaciones tema 3 de este módulo.

7-No se deben dejar discos dentro de la disquetera de 3 ½.

8-No se debe de consumir alimentos y bebidas en el lugar donde se encuentra el equipo de cómputo.

9-El equipo debe estar cubierto por fundas especiales de cómputo para que no penetre el polvo sobre él.

10-Limpiar regularmente el teclado, el ratón y el mouse pad, para liberar de polvo el espacio de desplazamiento.

11-No deben de desconectarse ningún dispositivo sino ha sido apagado el CPU.

Una vez en uso:

-no comer o beber en la computadora-siempre tener limpia el are de la computadora

-cubrir la computadora para que no se ensucie.

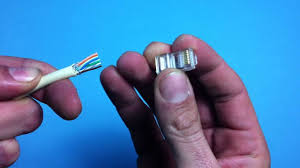

Armado de cable

Pasos para el ARMADO DE CABLE.

1. Conseguir un metro de cable utp
2. Cortar el cable mínimo 1 1/2 cm
3. Separar los cables
4. Acomodarlos en el orden de la Norma B
5. Una vez acomodados los acomodas bien para que queden derechos
6. Asegurarte que lleguen al final del RJ45
7. Después de acomodarlos los cortas con la crimpadora para que queden derecho
8. Ya que los cortas trataras de meterlos al RJ45 cuidadosamente que encajen en su lugar
9. Cuando los ayas acomodado del 1 al 8 con la Norma B
10. Re-cojeras la crimpadora y presionas el RJ45 para que se ajuste

1.
2.
3.
4.
5.
6.
7.
8.
9.
10.

     Topologia De Red

Red bus

Red cuya topología se caracteriza por tener un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre sí.

La topología de bus tiene todos sus nodos conectados directamente a un enlace y no tiene ninguna otra conexión entre si. Físicamente cada hostestá conectado a un cable común, por lo que se pueden comunicar directamente. La ruptura del cable hace que los hosts queden desconectados.

Los extremos del cable se terminan con una resistencia de acople denominada terminador, que además de indicar que no existen más ordenadores en el extremo, permiten cerrar el bus por medio de un acople de impedancias.

Es la tercera de las topologías principales. Las estaciones están conectadas por un único segmento de cable. A diferencia de una red en anillo, el bus es pasivo, no se produce generación de señales en cada nodo.

Ventajas

Facilidad de implementación y crecimiento.
Económica.
Simplicidad en la arquitectura.

Desventajas

Longitudes de canal limitadas.
Un problema en el canal usualmente degrada toda la red.
El desempeño se disminuye a medida que la red crece.
El canal requiere ser correctamente cerrado (caminos cerrados).
Altas pérdidas en la transmisión debido a colisiones entre mensajes

Red estrella

Una red en estrella es una red en la cual las estaciones están conectadas directamente a un punto central y todas las comunicaciones que han de hacer necesariamente a través de este.
Dado su transmisión, una red en estrella activa tiene un nodo central activo que normalmente tiene los medios para prevenir problemas relacionados con el eco.

Se utiliza sobre todo para redes locales. La mayoría de las redes de área local que tienen un enrutador (router), un conmutador (switch) o un concentrador (hub) siguen esta topología. El nodo central en estas sería el enrutador, el conmutador o el concentrador, por el que pasan todos los paquetes.

Ventajas

Tiene dos medios para prevenir problemas.
Permite que todos los nodos se comuniquen entre sí de manera conveniente.

Desventajas

Si el nodo central falla, toda la red se desconecta.
Es costosa, ya que requiere más cable que la topologia Bus y Ring .
El cable viaja por separado del hub a cada computadora

Red en anillo
Topología de red en la que cada estación está conectada a la siguiente y la última está conectada a la primera. Cada estación tiene un receptor y un transmisor que hace la función de repetidor, pasando la señal a la siguiente estación.

En este tipo de red la comunicación se da por el paso de un token o testigo, que se puede conceptualizar como un cartero que pasa recogiendo y entregando paquetes de información, de esta manera se evitan eventuales pérdidas de información debidas a colisiones.

Cabe mencionar que si algún nodo de la red deja de funcionar, la comunicación en todo el anillo se pierde.

En un anillo doble, dos anillos permiten que los datos se envíen en ambas direcciones. Esta configuración crea redundancia (tolerancia a fallos), lo que significa que si uno de los anillos falla, los datos pueden transmitirse por el otro.

Ventajas

· Simplicidad de arquitectura. Facilidad de implesion y crecimiento.

Desventajas [editar]

· Longitudes de canales limitadas.
· El canal usualmente degradará a medida que la red crece.

Red en malla

La topología en malla es una topología de red en la que cada nodo está conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos. Si la red de malla está completamente conectada, no puede existir absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias conexiones con todos los demás servidores.

El establecimiento de una red de malla es una manera de encaminar datos, voz e instrucciones entre los nodos. Las redes de malla se diferencian de otras redes en que los elementos de la red (nodo) están conectados todos con todos, mediante cables separados. Esta configuración ofrece caminos redundantes por toda la red de modo que, si falla un cable, otro se hará cargo del tráfico.

Esta topología, a diferencia de otras (como la topología en árbol y la topología en estrella), no requiere de un servidor o nodo central, con lo que se reduce el mantenimiento (un error en un nodo, sea importante o no, no implica la caída de toda la red).

Las redes de malla son auto ruteables. La red puede funcionar, incluso cuando un nodo desaparece o la conexión falla, ya que el resto de los nodos evitan el paso por ese punto. En consecuencia, la red malla, se transforma en una red muy confiable.

Es una opción aplicable a las redes sin hilos (Wireless), a las redes cableadas (Wired) y a la interacción del software de los nodos.

Una red con topología en malla ofrece una redundancia y fiabilidad superiores. Aunque la facilidad de solución de problemas y el aumento de la confiabilidad son ventajas muy interesantes, estas redes resultan caras de instalar, ya que utilizan mucho cableado. Por ello cobran mayor importancia en el uso de redes inalámbricas (por la no necesidad de cableado) a pesar de los inconvenientes propios del Wireless.

En muchas ocasiones, la topología en malla se utiliza junto con otras topologías para formar una topología híbrida.esta conectada a un servidor que le manda otros computadores
Una red de malla extiende con eficacia una red, compartiendo el acceso a una infraestructura de mayor porte.

Red en árbol

Topología de red en la que los nodos están colocados en forma de árbol. Desde una visión topológica, la conexión en árbol es parecida a una serie de redes en estrella interconectadas salvo en que no tiene un nodo central. En cambio, tiene un nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el que se ramifican los demás nodos. Es una variación de la red en bus, la falla de un nodo no implica interrupción en las comunicaciones. Se comparte el mismo canal de comunicaciones.

La topología en árbol puede verse como una combinación de varias topologías en estrella. Tanto la de árbol como la de estrella son similares a la de bus cuando el nodo de interconexión trabaja en modo difusión, pues la información se propaga hacia todas las estaciones, solo que en esta topología las ramificaciones se extienden a partir de un punto raíz (estrella), a tantas ramificaciones como sean posibles, según las características del árbol.

Red de doble anillo

La topología de anillo doble es igual a la topología de anillo, con la diferencia de que hay un segundo anillo redundante que conecta los mismos dispositivos.

En otras palabras, para incrementar la fiabilidad y flexibilidad de la red, cada dispositivo de red forma parte de dos topologías de anillo independiente.
La topología de anillo doble actúa como si fueran dos anillos independientes, de los cuales se usa solamente uno por vez.

En lugar de un anillo, hay dos para aumentar la fiabilidad de la red.

Uno de los anillos se utiliza para la transmisión y el otro actúa como anillo de seguridad o reserva. Si aparece un problema, como un fallo en el anillo o una ruptura del cable, se reconfigura el anillo y continúa la transmisión.

Una de las ventajas de la topología de anillo doble es la redundancia.

TOPOLOGIAS MIXTAS:

TOPOLOGIA ESTRELLA - BUS: Podemos ver una red en bus al que están conectados los hubs de pequeñas redes en estrella. Por lo tanto, no hay ningún ordenador que se conecte directamente al bus. En esta topología mixta, si un ordenador falla, entonces es detectado por el hub al que está conectado y simplemente lo aísla del resto de la red. Sin embargo, si uno de los hubs falla, entonces los ordenadores que están conectados a él en la red en estrella no podrán comunicarse y, además, el bus se partirá en dos partes que no pueden comunicarse entre ellas.

Herramientas Para Armar Una Red.

Que elementos o componentes necesitamos para armar nuestra red?

1. Cable de red, para este elemento debemos tener en cuenta el largo del cable y la categoría del mismo. Como recomendación el largo del cable no debe superar los 100 metros y debe ser  categoría 5e para soportar velocidades de 100Mbps y.  1G

2.  Tarjeta de red, nuestro computador debe tener una tarjeta de red o NIC que soporte transmisiones de 100Mbps, hay NIC alambricas y otras que son del tipo inalámbricas, en este caso la red es alambrica, es decir conectamos físicamente un cable de red a nuestro computador.

3. Conectores RJ45, el cable de red en sus puntas tiene un conector, en nuestro caso debemos usar conectores RJ45, para la fabricación de nuestro cable junto con el conector debemos usar una herramienta llamada Crimpeadora Rj45 Metálica.

4. Capuchones para conectores RJ45, estos capuchones nos sirve para proteger los conectores RJ45

5. Canaletas para cable UTP, la cantidad depende del trazado del cable RJ45, hay que tener en cuenta tanto para el cable como para la canaleta, que el largo es mayor que la distancia entre los dos computadores, o entre el pc y el switch o router, esto es porque debemos subir y bajar paredes.

6. Uniones de canaletas, estas uniones las usamos cuando el trazado cambia de  dirección y necesitamos unir estos trazados.

7. Rosetas, si no queremos conectar nuestro cable de forma directa desde el switch al computador. Esta roseta o caja va adicionada a la pared con un cable hasta el switch. Y desde la roseta nos conectamos con un cable mas corto hasta nuestro computador.

8. Elementos de fijación, como tornillos, expansiones, cinta adhesiva para fijar la canaleta a la pared.

9. Patch Cord, es un cable mas corto que va entre la roseta y el computador.

10. Tester para cable RJ45, para asegurarnos que nuestros cables de red quedaron bien armados.
